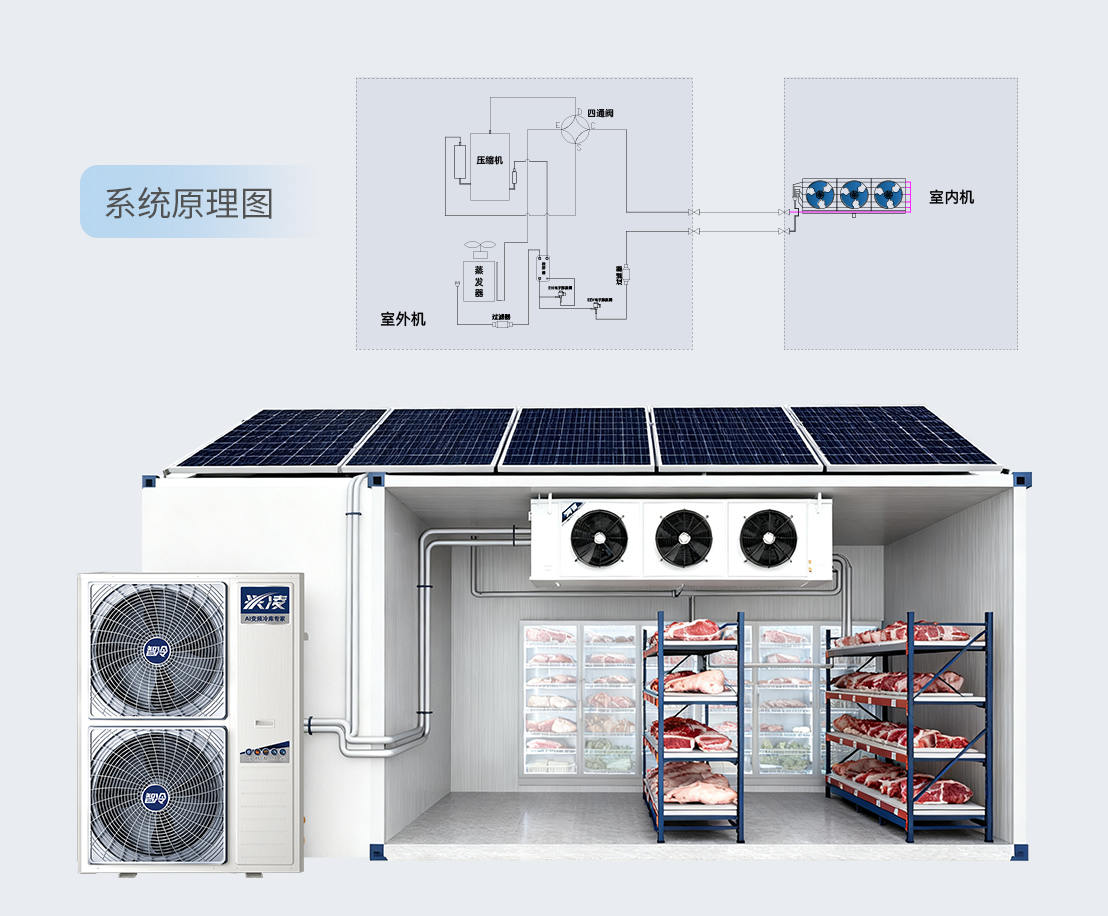

System schematic diagram

冷凍冷藏系統運行原理

冷庫冷凍冷藏系統主要由蒸發器、壓縮機、冷凝器、膨脹閥及控制系統等構成。利用冷風機中的蒸發器吸取庫內空間的熱量，使其蒸發為低溫低壓的氣態制冷劑；隨后該氣態制冷劑被壓縮機吸入，通過機械壓縮作用使其溫度與壓力瞬間升高，轉化為高溫高壓的氣態制冷劑；高溫高壓的氣態制冷劑進入冷凝器機，與外界環境進行熱交換，釋放熱量后冷凝為高壓液態制冷劑；冷凝后的高壓液態制冷劑流經膨脹閥，通過節流減壓作用變?yōu)榈蜏氐蛪旱臍庖夯旌衔铮匦路祷氐秸舭l(fā)器；氣液混合物在蒸發器中再次吸收庫內熱量完成蒸發，如此循環往復；控制系統實時監測庫內溫度，調節系統運行狀態，直至維持在設定的冷凍或冷藏溫度。
